Jedes Holzbauprojekt entsteht auf der Basis von Architektenplänen, Planungsgesprächen mit dem Kunden und der anschließenden Erstellung von technischen Zeichnungen.
Digitale Planung
Zuschnittpläne erstellen
Unsere Zeichner gehen von Architektenplänen oder von den Vorgaben des Holzbaubetriebes aus. Mit diesen Angaben werden technische Ausführungs- und Zuschnittpläne für die Fertigung im CNC-Zuschnittzentrum und für die spätere Montage erstellt.

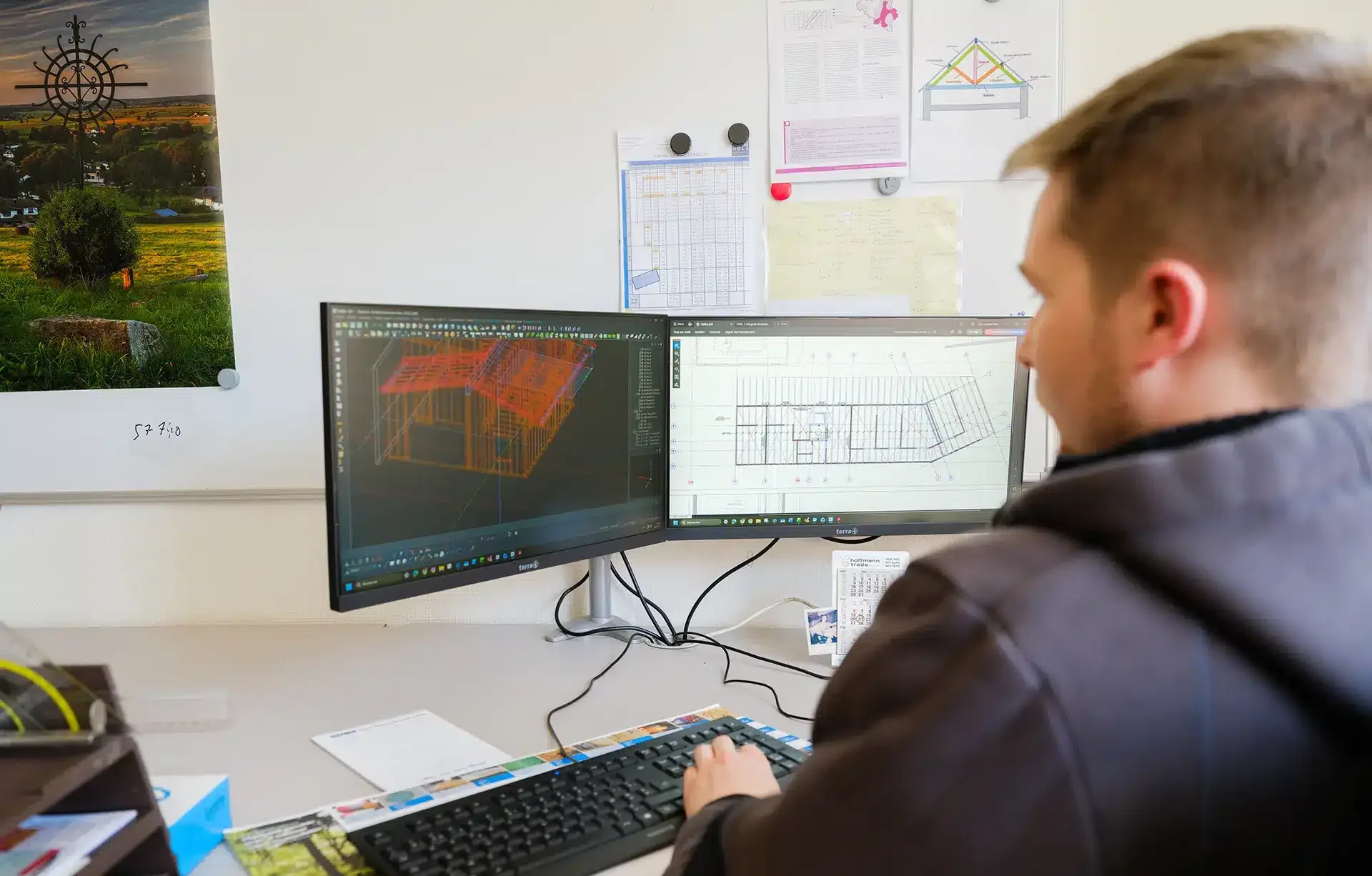

Die Erstellung der Zeichnungen und 3D-Ansichten erfolgt mit CAD-Software, speziell entwickelt für den Holzbau.
Was versteht man unter „Erstellen von Zuschnitt- und Montageplänen“?
Beim Erstellen der Abbundpläne werden sämtliche Bauteile der Konstruktion digital definiert.
Dabei werden unter anderem festgelegt:
- Holzabmessungen
- Verbindungsarten
- Falls erforderlich: Metallteile
- Bearbeitungen im Zuschnittzentrum
- Montagedetails
Zuschnittpläne erstellen bedeutet?
Alle Bauteile sind nummeriert, entweder per Etikett oder per wetterfestem Aufdruck. Diese Nummerierung findet sich auf den Montageplänen wieder.
Darstellung
Die Holzkonstruktionen werden zusätzlich dreidimensional dargestellt. Dadurch erhalten alle Projektbeteiligten einen realistischen Eindruck der späteren Konstruktion und ihrer räumlichen Dimensionen.
Übergabe der Zuschnittdaten an das Zuschnittzentrum
Bearbeitungsdaten werden an das Abbundzentrum übermittelt, wo die Bauteile zugeschnitten werden.
Baustellenaufmaß
Falls erforderlich, erfolgt vor dem Erstellen der technischen Zeichnungen ein Aufmaß auf der Baustelle.
Planung für unterschiedlichste Holzbauprojekte
Anwendungen
Holzrahmenbauten
Dachstühle
Gewerbebauten
Landwirtschaftliche Bauten
Carports
Vorteile der digitalen Planung
Gestaltungsmöglichkeiten
Nahezu unbegrenzte Gestaltungsmöglichkeiten und auf Grund der vielfältigen Verbindungstechniken.
Effiziente Montage
Gut verständliche Montagepläne mit Bauteilenummerierung sowie 3D-Darstellungen ermöglichen eine schnelle und effiziente Baustellenmontage.
